一、概述
小电流接地系统是指中性点不接地、经消弧线圈接地或经高阻接地方式的电力系统,国内大部分66kV及以下电网都采用这种接地方式。由于接地故障引起的相电压升高对系统的绝缘性能构成很大威胁,进一步发展造成其他事故发生,因此必须迅速查出故障线路并加以排除。
AT-JDX2微机小电流接地选线装置(以下简称装置)适用于66kV及以下中电压等级中性点不接地、经固定消弧线圈接地、经自动调谐式消弧线圈接地和经高阻接地等接地方式系统。
二、装置特点
- 它采用小波分析、复合判据等原理,克服了常规小电流选线产品存在的选线判据不充分、不能适应各种复杂的接地故障类型、不能从微弱的信号中准确提取出有用信息等诸多影响选线准确率的问题。
- 交流6kHz同步实时采样,涵盖架空及电缆线路接地故障有效频段范围。
- 采集各线路出口处接地电容电流及各段母线零序电压。
- 故障后同步锁定所有信号采集回路采样数据,采用多种选线方法对数据统一汇总分析。取消接地方式、线路参数等复杂整定选择,仅需零序电压即可正常运行。
- 基于Coiflet4小波分析各种故障暂态信息。u0越限启动;采用小波奇异性检测u0突变最大模值u0j故障时刻、特征频带;在特征频带内计算各路i0故障时刻小波包分解系数突变最大值i0j;对应i0大于20mA;根据u0j*i0j的乘积确定故障类型。
- 内部采用CAN2.0进行高速通讯,减少故障判断时间。
- 简化了现场几乎不用的打印和跳闸出口配置;提供5路24V遥信、3路无源(2常开常闭点,1常开点)报警节点。
- 标准RS485接口MODBUS通讯规约,便于自动化系统连接。
- 硬件时钟,后备可充电锂电池;循环存储30条记录,接地次数统计、故障状态存储等,信息掉电不丢失。
- 超低功耗ARM芯片更适合工业级环境;卡的模块化设计使维护变得更加简单。
三、技术参数
- 该型装置最多可设置管理5段母线。
- 每段母线含14路零序电流、1路零序电压。
- 电源额定电压:交直流220V
20%;功耗:<15W。
- 3U0有效值<200V,精度0.2%;
- CT有效值2mA<3I0<1A,精度0.2%。
四、装置组成
装置由一块管理板及多块功能板组成,该型号机箱功能板最多管理配置五块。每块功能板管理一段母线,当某段母线线路数量超过14路时,可加装一块或多块功能板进行该母线的线路数量扩充。
长 x 高 x 深 483*178*180
安装孔间距尺寸:465 x 101.6
外型开孔:450 x177.8

4.2 装置内根据主功能板的不同,功能板排列顺序如下(最大配置条件下:从装置背部看,拔插板分布):
插槽1
|
插槽2
|
插槽3
|
插槽4
|
插槽5
|
插槽6
|
管理板
|
功能板1
|
功能板2
|
功能板3
|
功能板4
|
功能板5
|
4.3端子排定义:(表一)
插槽1
|
插槽2
|
插槽3
|
插槽4
|
插槽5
|
插槽6
|
插槽7
|
插槽8…
|
管理板
|
功能板1
|
采集板
|
功能板2
|
采集板
|
功能板3
|
采集板
|
更多至5个功能板
|
本次供货设备装置端子见后面表二
五、运行操作
人机界面组成(基本配置)

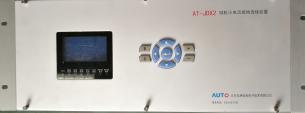

在装置面板上,有128*64汉显液晶,8个LED指示灯,9个橡胶按键按键,LCD背光智能管理;9个按键分别为“复归、确认、返回、上、下、左、右、加、减”功能键。面板LED从左至右依次为:运行(绿色)、线路接地(红色)、母线接地(红色)、CAN总线错误(红色)、CAN发送(X色)、CAN接收(X色)、RS485发送(X色)、RS485接收(X色)指示灯,上电后全部点亮自检。
为方便厂内调试,管理板及功能板内置了LED灯。管理板从上到下依次为CAN发送、CAN接收、RS485发送、RS485接收指示灯;功能板从上到下依次为CAN发送、CAN接收、运行指示、接地故障指示灯。
附件
电流选线装置用零序电流互感器
1.零序互感器选取
小电流选线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器也要有一定的输出,来满足装置启动的门坎值。装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右,经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用: 变比:150/5 容量:5VA 或变比:40/1 容量:2.5VA
这两种零序电流互感器在负载阻抗2.5Ω时,一次1A,二次输出在20MA左右,一次40A时二次≥1A,没有严格的变比关系.
2安装要求
2.1零序互感器的安装要求
所有零序CT的极性必须一致,保证所有引入装置的CT的极性一致,极性面向上,二次非极性端接地。零序互感器适用于电缆出线系统,一般加装于电缆头的下方。零序互感器上方电缆外皮接地线必须穿过CT后在线路铡接地;零序互感器下方电缆外皮接地则不能穿过零序互感器,避免形成短路环。
注意:电缆固定卡子与电缆外皮应绝缘;严禁接地线与固定卡子接触。
全部为电缆出线的系统,通常每条出线加装一零序互感器,二次线接入装置,CT的极性保持一致。
全部为架空出线的系统,通常只有A、C两相CT,这种情况下,B相必须加装CT,并与A相C相CT的精度变比等特性一致,接成零序过滤器形式,引入装置。
对于混合系统,即有架空出线,又有电缆出线的系统,三相CT零序过滤器方式产生的零序电流与电流互感器产生的零序电流的极性要一致。
2.2零序过滤器的安装要求
对于用零序过滤器提取零序信号的系统,做保护实验需将输入装置的零序电流入口短接以免损坏装置。
端子序号
|
X1(管理板)
|
X2(功能板)
|
X3(采集板)
|
X4(功能板)
|
X5(采集板)
|
|
|
|
属性
|
端子
定义
|
属性
|
端子
定义
|
属性
|
属性
|
端子
定义
|
属性
|
|
|
|
1
|
屏蔽地
|
装置电源
|
U0*
|
零序电压输入(*为同名端)
|
I01
|
零序电流输入
,
*为同名端
|
U0*
|
零序电压输入(*为同名端)
|
I01
|
I01’
|
I02
|
I02’
|
I03
|
I03’
|
I04
|
I04’
|
I05
|
I05’
|
I06
|
I06’
|
I07
|
I07’
|
I08
|
I08’
|
I09
|
I09’
|
I010
|
I010’
|
零序电流输入
,
*为同名端
|
空
|
空
|
空
|
2
|
L
|
U0’
|
I01’
|
U0
|
3
|
N
|
|
I02
|
|
4
|
公共端
|
线路接地信号
|
I02’
|
5
|
常闭
|
I03
|
6
|
常开
|
I03’
|
7
|
公共端
|
母线接地信号
|
I04
|
8
|
常闭
|
I04’
|
9
|
常开
|
I05
|
10
|
公共端
|
接地总
|
I05’
|
11
|
常开
|
I06
|
12
|
开入1
|
24V开入
|
I06’
|
13
|
开入2
|
I07
|
14
|
开入3
|
I07’
|
15
|
开入4
|
I08
|
16
|
开入5
|
I08’
|
17
|
24V公共端
|
I09
|
18
|
A
|
RS485
|
I09’
|
19
|
B
|
I010
|
20
|
屏蔽地
|
I010’
|
AT-JDX2 (20)接地选线装置背部端子分布示意图 (表二)
